车间设备布置的要求

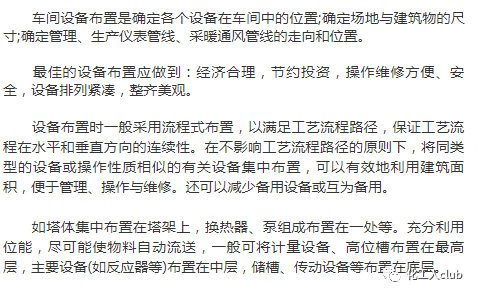

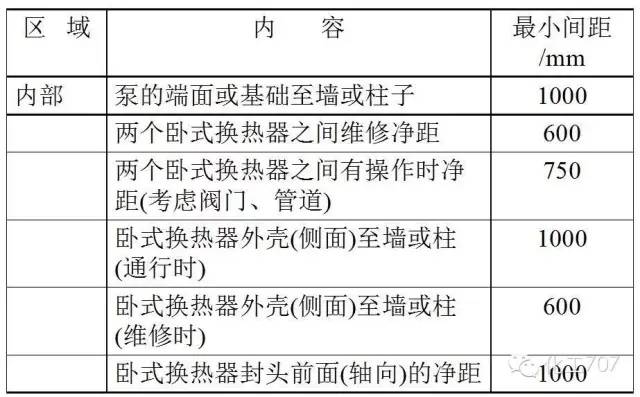

考虑合适的设备间距。设备间距过大会增加建筑面积,拉长管道,从而增加建筑和管道投资;设备间距过小导致操作、安装与维修的困难,甚至发生事故。设备间距的确定主要取决于设备管道的安装、检修、安全生产以及节约投资等几个因素。





1、 满足生产工艺要求

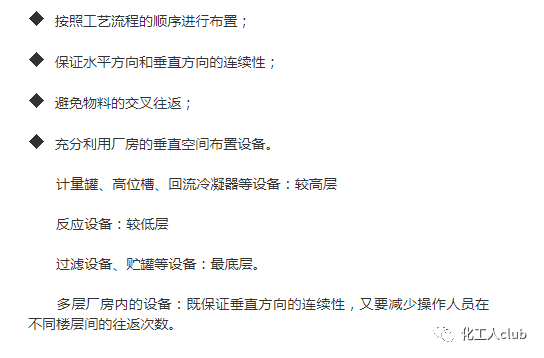

设备排列顺序的原则

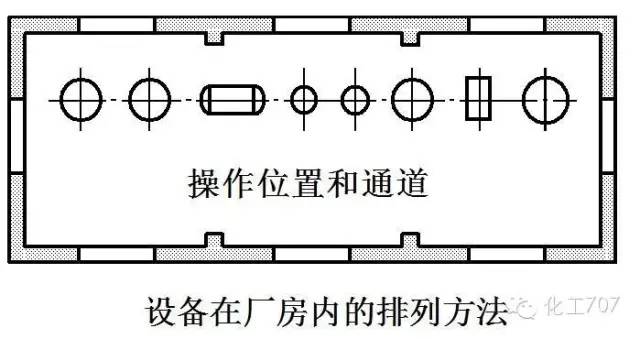

设备排列方法

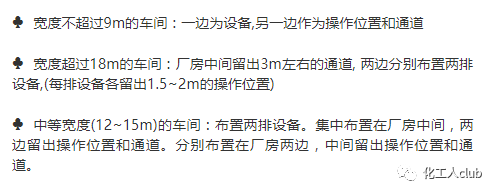

根据厂房宽度和设备尺寸确定。







操作间距

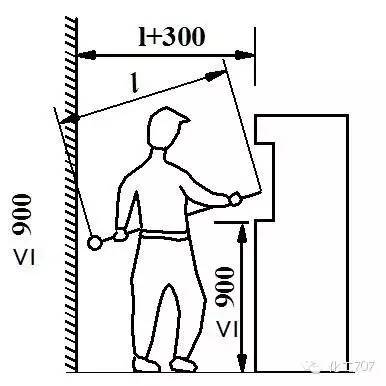

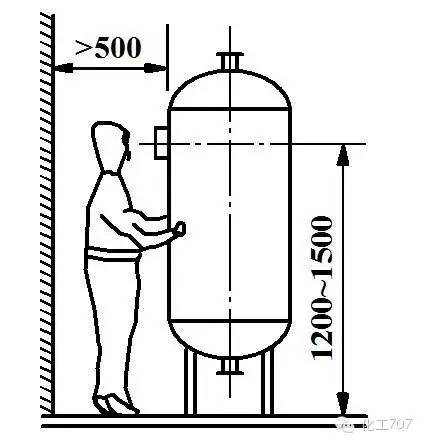

◇ 考虑相应的操作位置和运输通道。

◇ 考虑堆放一定数量的原料、半成品、成品和包装材料所需的面积和空间。






安全距离

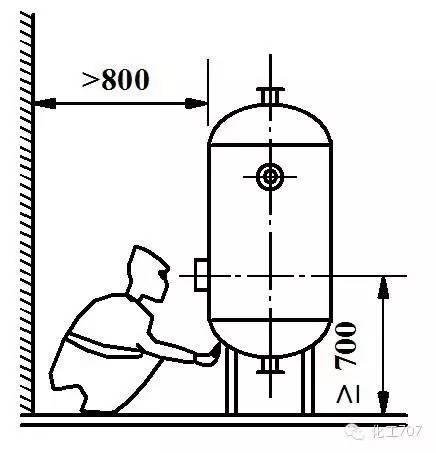

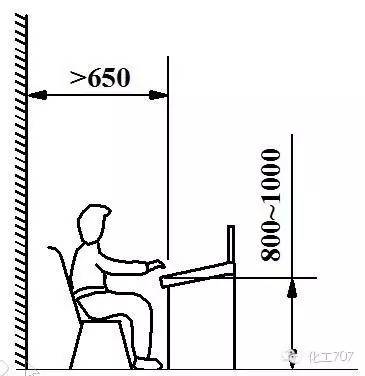

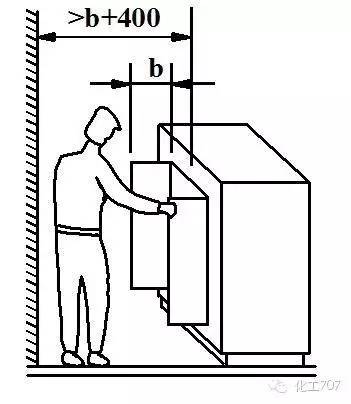

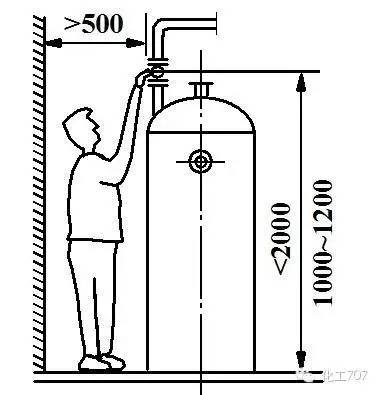

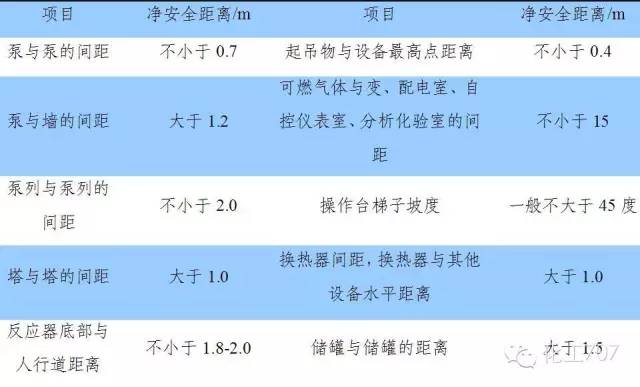

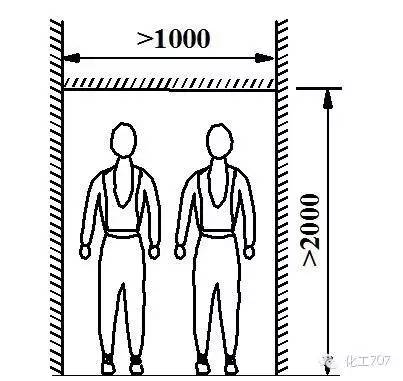

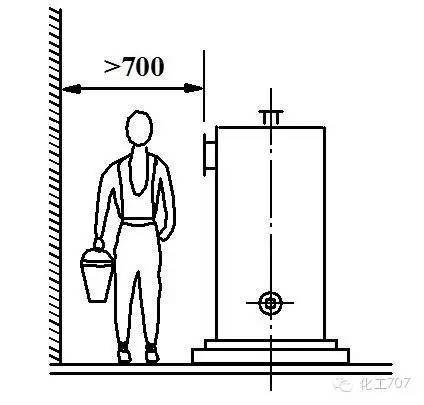

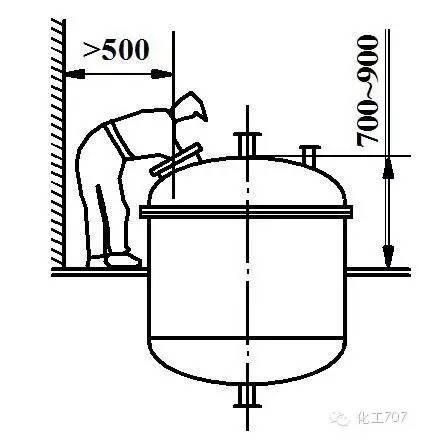

 (1)设备安全间距






 (2)设备之间或设备与建、构筑物之间的净距





(3)设备之间或设备与建、构筑物之间的净距

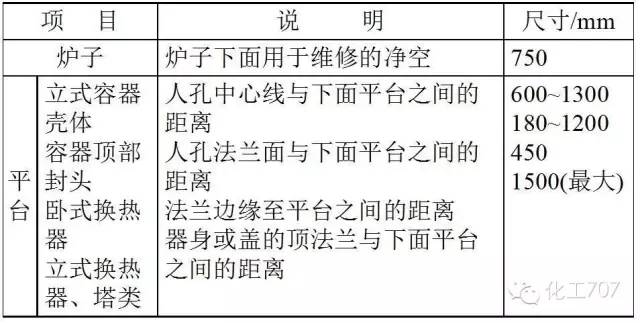

(4)道路、铁路、通道和操作平台上方的净空高度或垂直距离








2、满足安装和检修要求





1)考虑设备按装、检修所需的空间和面积。



2)要考虑设备能顺利进出车间。

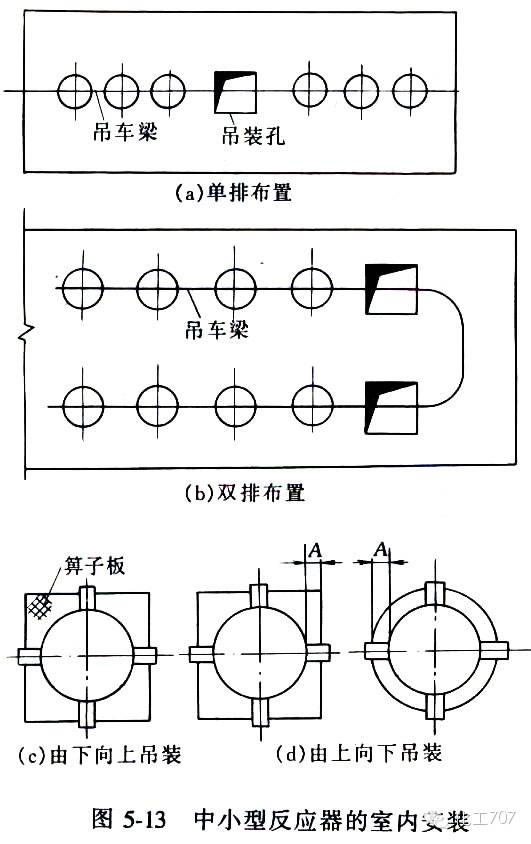

3)对楼上设备要考虑设置吊装孔。

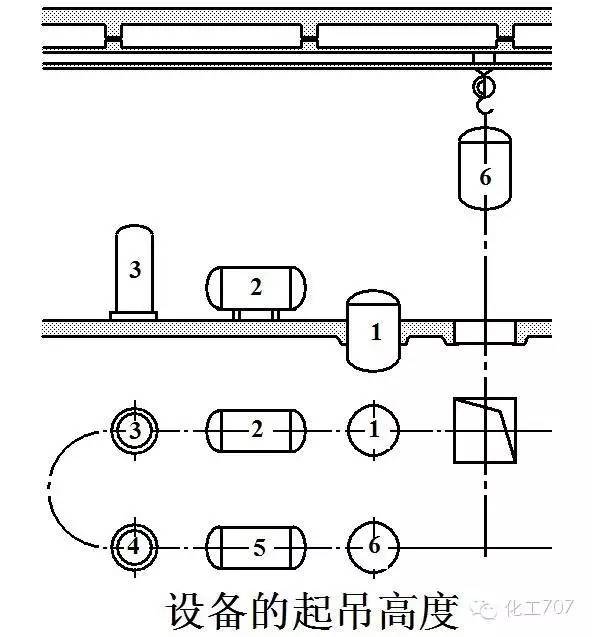

4)考虑设备检修、拆卸以及运送物料所需的起重运输设备。



注意:

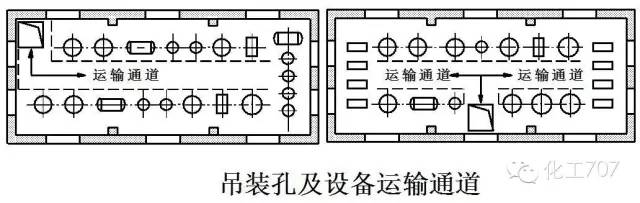

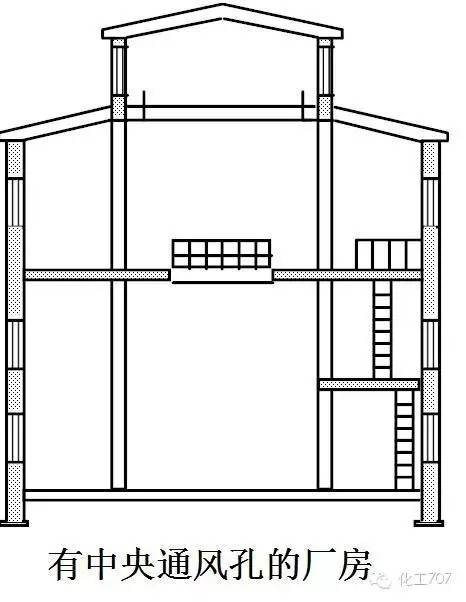

◆ 凡通过楼层的设备应在楼面的适当位置设置吊装孔。



◆ 厂房较短:吊装孔可设在厂房的一端;



◆ 厂房较长(>36m):吊装孔设在厂房的中央。



◆ 釜式反应器、塔器、蒸发器等:直接悬挂在楼面或操作台上,相应位置需预留设备孔

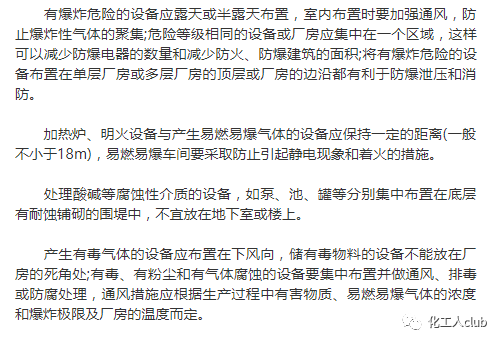

3 满足设备布置的安全技术要求

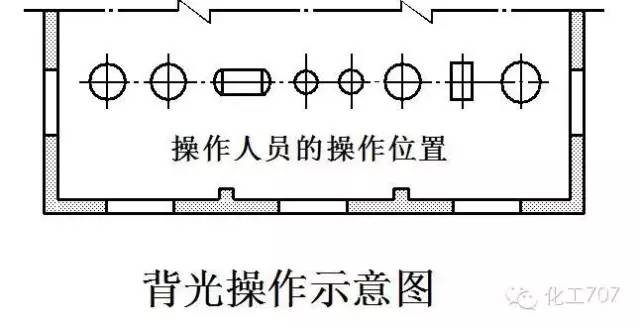

设备布置应尽量做到工人背光操作,高大设备避免靠近窗户布置,以免影响门窗的开启、通风与采光



笨重设备或运转时产生很大振动的设备,如压缩机、离心机、真空泵等,应尽可能布置在厂房底层,以减少厂房的荷载与振动。有剧烈振动的设备,其操作台和基础不得与建筑物的柱、墙连在一起,以免影响建筑物的安全。厂房内操作平台必须统一考虑,以免平台支柱零乱重复。





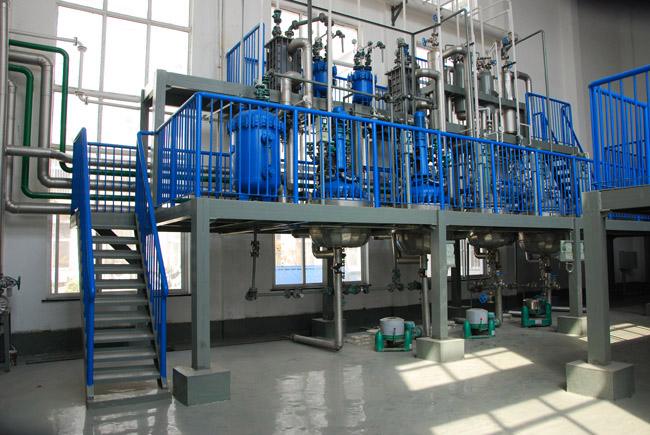

典型设备的布置

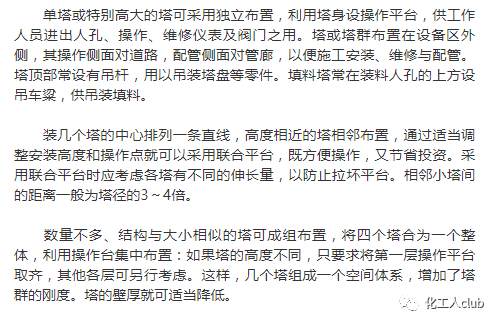

(1)塔的布置





的布置形式很多,常在室外集中布置,在满足工艺流程的前提下,可把高度相近的塔相邻布置







通常安装在高位换热器和容器的建筑物或框架旁,利用容器或换热器的平台作为塔的人孔、仪表和阀门的操作与维修的通道。将细而高的或负压塔的侧面固定在建筑物或框架的适当高度,这样可以增加刚度,减少壁厚。



直径较小(1m以下)的塔常安装在室内或框架中,平台和管道都支承在建筑物上,冷凝器可装在屋顶上或吊在屋顶梁下,利用位差重力回流。

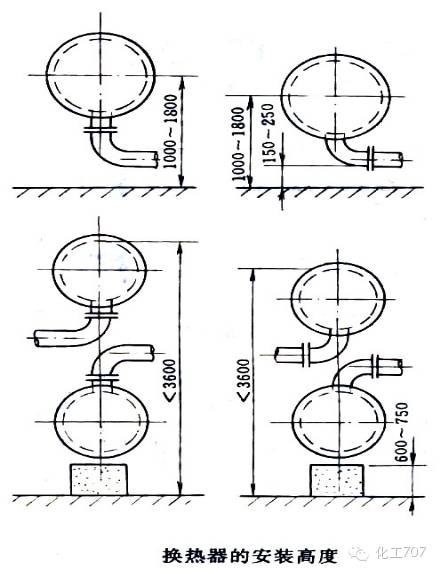

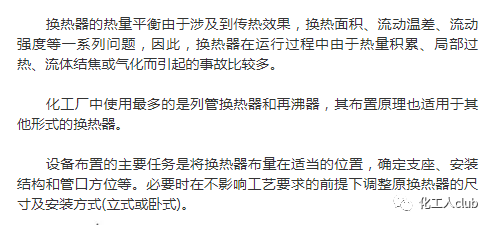

(2)换热器的布置







热器的布置原则是顺应流程和缩小管道长度,其位置取决于它密切联系的设备布置。塔的再沸器及冷凝器因与塔以大口径的管道连接,故应采取近塔布置,通常将它们布置在塔的两侧。热虹吸式再沸器直接固定在塔上,还要靠近回流罐和回流泵。自容器(或塔底)经换热器抽出液体时,换热器要靠近容器(或塔底),使泵的吸入管道最短,以改善吸入条件。

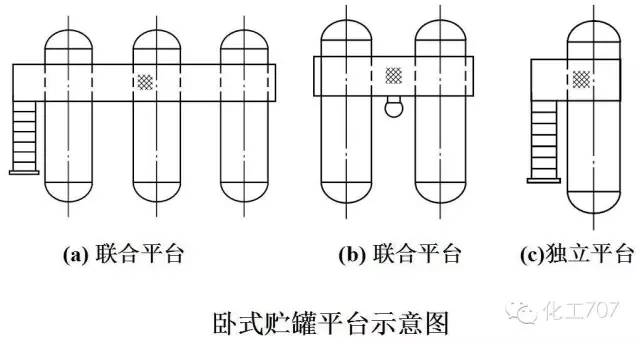

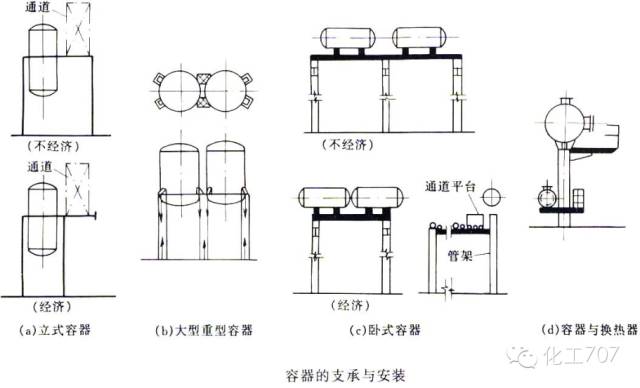

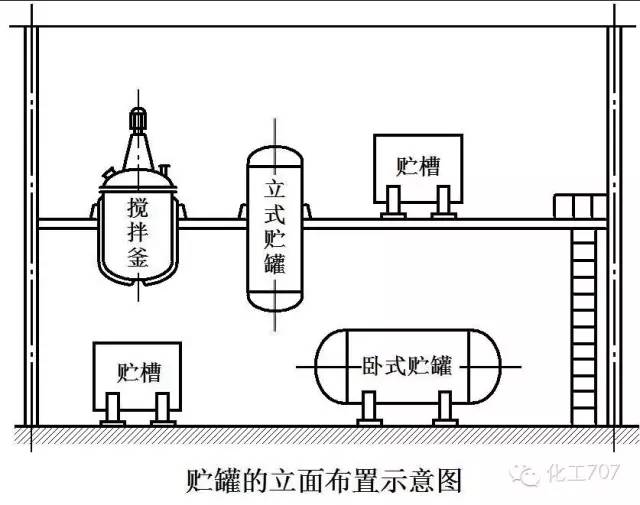

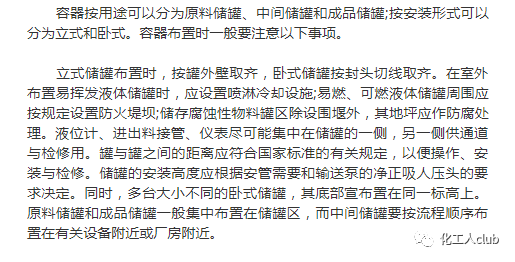

(3)容器(罐,槽)的布置









(4)反应器的布置



反应器形式很多,可以根据结构形式按类似的设备布置。塔式反应器可按塔的方式布置;固定床催化反应器与容器相类似;火焰加热的反应器则近似于工业炉:搅拌釜式反应器实质上是设有搅拌器和传热夹套的立式容器。

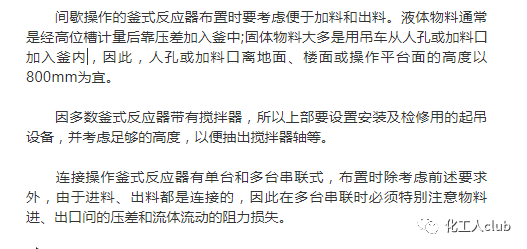

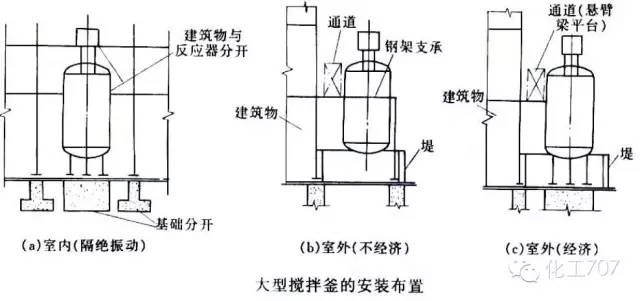

釜式反应器一般用挂耳支承在建()筑物上或操作台的梁上;对于体积大、质量大或振动大的设备,要用文脚直接支承在地面或楼板上。两台以上相同的反应器应尽可能排成一直线。反应器之间的距离,根据设备的大小、附属设备和管道具体情况而定。管道阀门应尽可能集中布置在反应器一侧,以便操作。

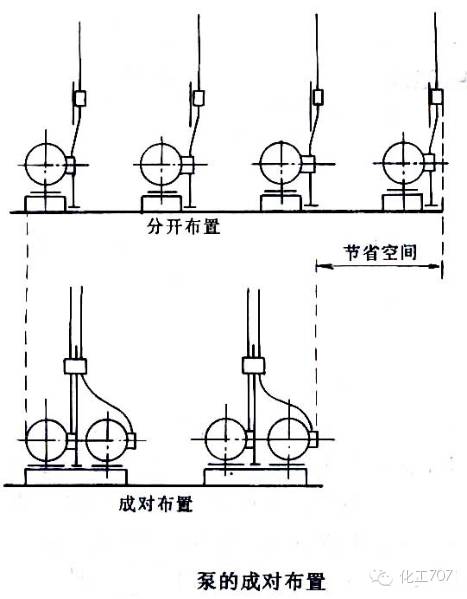

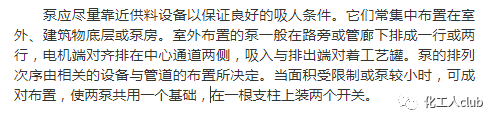

(5)泵的布置

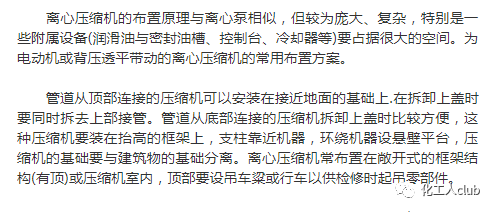

6)压缩机的布置

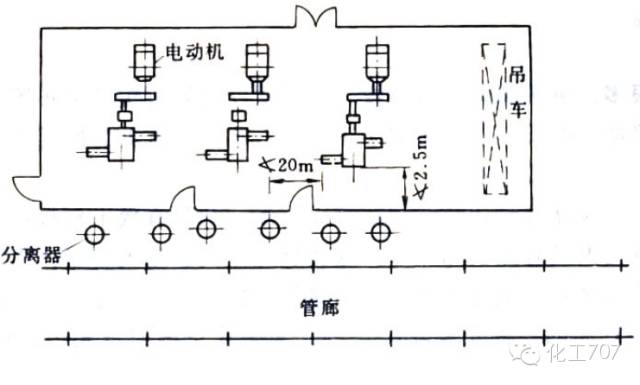

复压缩机的工作原理与往复泵相似,但机器复杂很多,振动及噪声都很大。往复式压缩机结构复杂、拆装时间长,所以都布置在压缩机室内,并配有起重装置,其周围要留出足够大的空地
